Коротко: мультиметром аккумулятор проверяют в двух режимах - на заглушенном двигателе и на работающем. В покое, после отдыха от поездки, полностью заряженная батарея показывает около 12,6-12,7 В, а всё, что ниже 12,0 В, - уже глубокий разряд. На работающем двигателе прибор показывает не заряд батареи, а работу генератора: нормальная зарядка держится в диапазоне примерно 13,5-14,5 В. Значение ниже этого диапазона говорит о недозаряде и проблеме в генераторе, а значение выше 14,8 В - о перезаряде и неисправном реле-регуляторе. Перед замером важно снять "поверхностное" напряжение, которое искажает первую цифру и завышает реальное состояние батареи. Дальше по каждому отклонению мы разбираем, что проверять следующим.

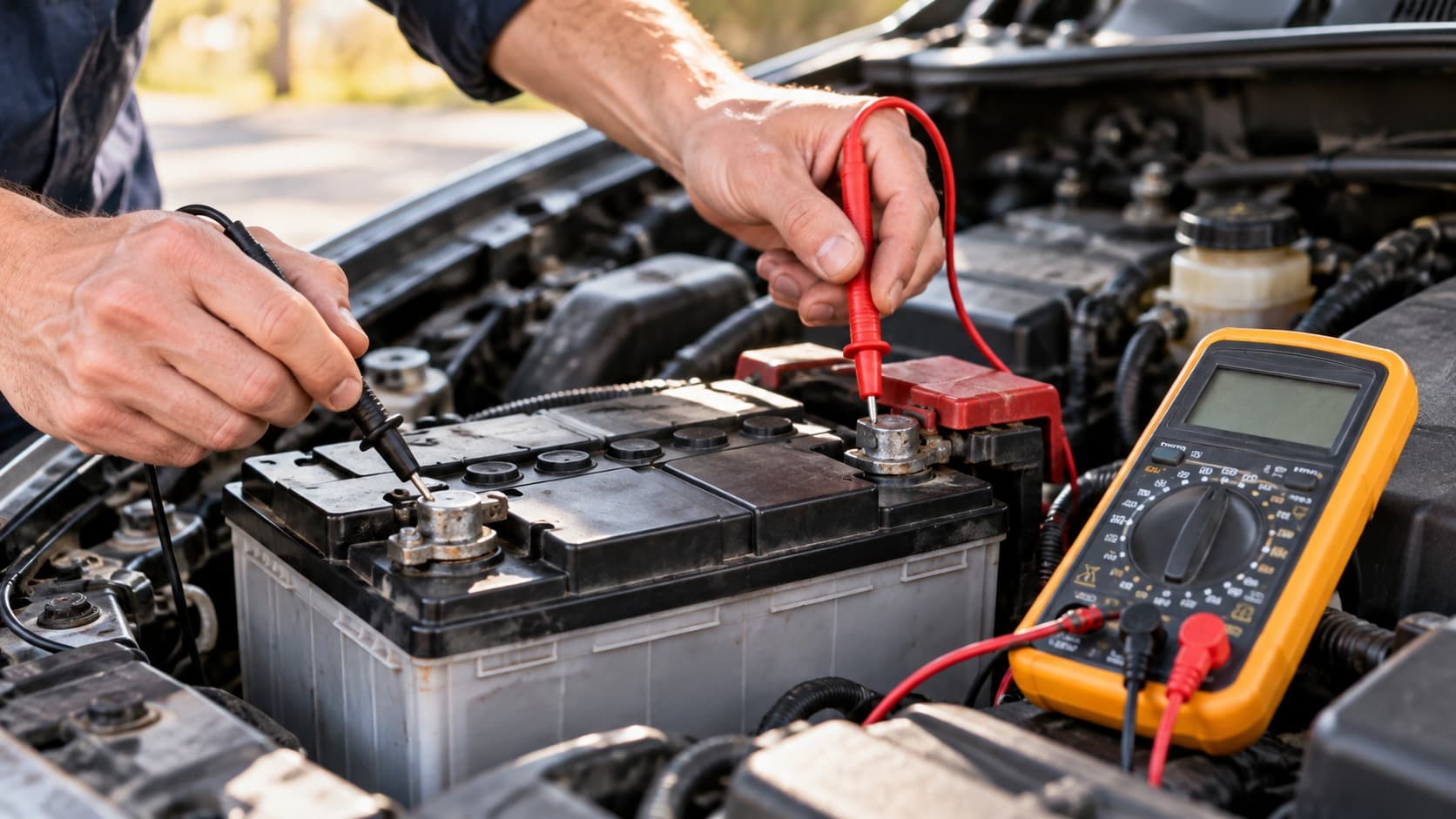

Что нужно для замера
Мультиметр в режиме постоянного напряжения (DCV, значок V с прямой линией), диапазон измерения 20 В - режим переменного тока или сопротивления даст бессмысленные цифры.
Чистые клеммы аккумулятора - окисление на контакте искажает показания сильнее, чем реальная разница в состоянии батареи.
Отдых батареи перед первым замером - если машина только что ехала, подождите 10-15 минут или включите на это время фары ближнего света, чтобы снять поверхностный заряд с пластин.
Правильная полярность щупов - красный щуп прижимают к плюсовой клемме, чёрный к минусовой. Если перепутать местами, дисплей мультиметра просто покажет отрицательное значение с тем же числом - опасности в этом нет, но полярность стоит поправить, чтобы не запутаться в показаниях.
Напряжение покоя: что означают цифры
Замер на заглушенном двигателе и выключенном зажигании показывает степень заряда батареи:
| Напряжение | Степень заряда |
|---|---|
| 12,6-12,7 В | полностью заряжен |
| 12,4 В | около 75% |
| 12,2 В | около 50% |
| 12,0 В | около 25% |
| ниже 11,9 В | глубокий разряд |
Это справочные значения для стандартной свинцово-кислотной батареи, они не зависят от марки машины. Если цифра заметно ниже 12,0 В, дальнейший разбор причин и порядок действий - в статье что делать если сел аккумулятор.
На эти цифры немного влияет и температура: на морозе показания того же по факту заряда аккумулятора могут быть на несколько десятых вольта ниже, чем в тёплом гараже. Разница небольшая и не меняет общую картину, но объясняет, почему один и тот же аккумулятор зимой и летом показывает не совсем одинаковые цифры при формально одинаковом состоянии.
У части необслуживаемых батарей на корпусе есть встроенный индикатор заряда - маленькое окошко, которое меняет цвет в зависимости от состояния электролита. Такой индикатор не заменяет замер мультиметром: он показывает лишь ориентировочную картину по одной ячейке батареи из шести и ничего не говорит о напряжении под нагрузкой или о работе генератора. Мультиметр в этом смысле даёт куда более полную картину, а глазок на корпусе удобен только для быстрой прикидки на глаз.
Напряжение при запуске: просадка на стартере
Ещё один информативный замер - напряжение в момент, когда стартер реально крутит двигатель, а не просто на холостом ходу. Для этого нужен помощник: один держит щупы на клеммах и следит за дисплеем, второй в это время поворачивает ключ на запуск. У мультиметров с функцией фиксации минимального значения (min/max hold) поймать точную просадку проще - показание держится на экране, пока его не сбросят.
У исправной, заряженной батареи напряжение в момент прокрутки стартером обычно не проваливается намного ниже 9,6-10 В даже на короткое время. Если цифра заметно ниже - около 8 В и меньше, - это признак того, что батарея не отдаёт нужный ток под нагрузкой, даже если в покое она показывала приемлемые 12 с небольшим вольта. Причина не всегда в самой батарее: такая же картина бывает при сильно окисленных клеммах или изношенных проводах между аккумулятором и стартером, которые "съедают" часть напряжения на плохом контакте.
Проверка на работающем двигателе: заряжает ли генератор
Заведите двигатель, дайте ему поработать на холостом ходу, приложите щупы к тем же клеммам. Нормальная зарядка держится в диапазоне примерно 13,5-14,5 В - это напряжение, которое генератор поддерживает на бортовой сети, пока заряжает батарею и питает потребители.
Значение ниже 13,2 В говорит о том, что генератор не даёт достаточной зарядки - причины и порядок проверки в статье генератор не даёт зарядку, а более детальная диагностика самого генератора мультиметром - в материале как проверить генератор мультиметром.
Значение выше 14,8 В говорит о перезаряде: реле-регулятор не ограничивает напряжение, и от этого страдает сама батарея и электроника. Проверка реле-регулятора описана отдельно - как проверить реле-регулятор генератора.
Проверка под нагрузкой потребителей
Не глуша двигатель, включите фары ближнего света, обогрев заднего стекла и вентилятор печки на максимум - и снова посмотрите на показания. Небольшая просадка на десятые доли вольта - это нормально, а падение на целый вольт и больше говорит о том, что генератор не справляется с нагрузкой или сама батарея уже не держит ёмкость. Полезно также слегка прибавить обороты двигателя выше холостого хода и посмотреть, поднимается ли напряжение вслед за оборотами - у части генераторов зарядка на холостом ходу слабая, а с ростом оборотов выправляется, и это нормальная особенность конкретного узла, а не поломка. Общий разбор того, как убедиться, что генератор действительно заряжает аккумулятор, а не просто вращается, - в статье как проверить, заряжает ли генератор аккумулятор.
Типичные ошибки при замере
Плохой контакт щупов. Окисленные или грязные клеммы дают заниженное и нестабильное напряжение, которое легко принять за проблему самой батареи.
Замер сразу после поездки. Поверхностный заряд на пластинах завышает первую цифру на несколько десятых вольта - без отдыха или разряда фарами вывод о реальном состоянии батареи будет неверным.
Неверный режим прибора. Мультиметр, переключённый на измерение сопротивления или переменного тока, покажет цифры, никак не связанные с реальным напряжением батареи.
Замер на проводах вместо клемм. Если щупы упираются в изолированную часть провода или ослабленный зажим, прибор покажет заниженное напряжение из-за плохого контакта, а не из-за состояния аккумулятора.
Севший сам мультиметр. Дешёвые приборы с почти разряженной батарейкой иногда занижают показания на всех диапазонах сразу - если цифры выглядят подозрительно и не сходятся со здравым смыслом, стоит для проверки заменить батарейку в самом мультиметре.
Что делать по результатам замера
Если напряжение покоя низкое, а видимой причины вроде забытого света не было, вероятна паразитная утечка тока - как найти её тем же мультиметром, описано в статье утечка тока мультиметром. Если недозаряд или перезаряд подтвердился на работающем двигателе, дальше проверяют сам генератор и его узлы: диодный мост и реле-регулятор - ссылки на эти проверки приведены выше по тексту. Полезная привычка - записывать цифры при каждом замере в блокнот или заметки телефона: разовое значение мало о чём говорит, а вот падение показателя от замера к замеру за несколько недель заметно раньше, чем машина откажется заводиться утром. Если же все цифры в норме, а машина всё равно не заводится или заводится через раз, причина, скорее всего, не в заряде вовсе, а в стартере или проводке к нему - весь порядок действий на такой случай собран в статье что делать если сел аккумулятор.
Замер напряжения покоя не требует специальных поводов - его можно делать раз в один-два месяца просто для профилактики, особенно перед наступлением холодов, когда слабой батарее сложнее всего. Замер под нагрузкой генератора имеет смысл делать реже, но обязательно после любого ремонта электрики или замены самого генератора - так проще убедиться, что всё собрано правильно и зарядка действительно идёт, а не полагаться на то, что раз машина завелась, значит и с электрикой всё в порядке.
Граница: где нужен специалист
Замер напряжения сам по себе безопасен, но общие правила при работе с аккумулятором никто не отменял. Батарея выделяет водород в процессе заряда и разряда, и открытому огню или искре рядом с ней не место. Кислота, которая находится внутри корпуса, при трещине или вздутии становится опасной для кожи и одежды - такую батарею замером не проверяют, её сразу везут к специалисту. Если предстоят другие работы с проводкой, а не только замер щупами, клемму снимают до их начала, а не после. Когда после всех измерений причина просадки напряжения так и не нашлась, а цифры продолжают "плавать" - это повод для диагностики на СТО, где есть более точное оборудование для нагрузочного тестирования, а не для новых самостоятельных замеров одним и тем же мультиметром.
